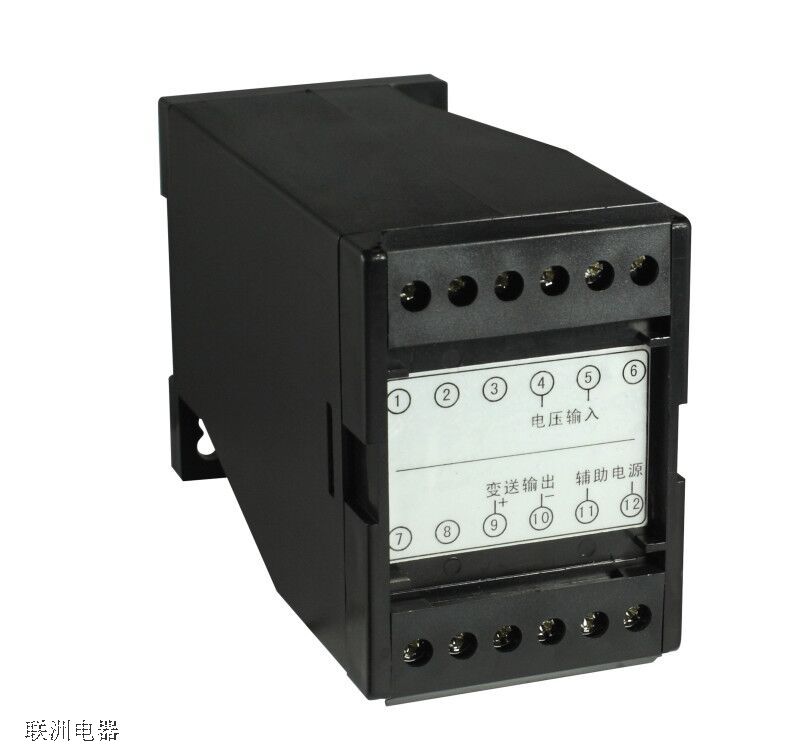

GDUK1-C52開關量輸出直流電流變送器的說明書
開關量輸出直流電壓變送器是一種利用光電隔離采集原邊電壓信號、并設定某固定點為閾值、當被測電壓大于（或者小于）此閾值時輸出開關量電平信號或者繼電器動作的模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、電力、石油、采礦、化工、冶煉、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測領域。
★用于測量直流電壓★輸出開關量電平信號或繼電器節點動作 ★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝（或盤式安裝）
.3.電參數
| Vpn | 額定電壓值(Vdc) | 600 800 1000 1500 |
| 2000Vdc | ||
| VP | 對應測量電壓范圍 | 120% * Vpn |
| (Vdc) | ||
| VOV | 過載能力 | 150% * Vpn |
| Relay | 輸出節點動作 | 繼電器節點閉合（常開） |
| 或斷開（常閉） | ||
| VSN | 輸出電平信號 | 5V電平, 10V電平 |
| X | 精度（Ta=+25°C） | 0.5% |
| EL | 線性度誤差 | 0.2% |
| VC | 電源電壓 | Pn ±5% |
| Tr | 響應時間 | ≤300mS |
| f | 頻率范圍 | DC |
| IC | 耗電 | 20mA |
| RL | 負載電阻 | >5000Ω(電壓輸出型) |
| Vd | 工頻耐壓 | 5KV |
| Ri | 絕緣電阻 | >20MΩ @DC500V |
4.常規參數：
符合UL94-V0| Ta | 工作溫度 | -25 - +70 ℃ |
| Ts | 貯存溫度 | -40 - +85 ℃ |
| W | 重量 | 約200g |
| St | 執行標準 | GB/T13850-1998idt IEC688：1992 |
| Hw | 工作濕度 | 20-90% 無凝露 |
| 外殼材料 |
| 型號定義： | GDUK1-C52-xxxPxOx |
| 額定測量： | 600 800 1000 1500 2000Vdc |
| 額定輸出： | O26:繼電器節點閉合（常開）或斷開（常閉） |
| O27:5V電平 ,O28:10V電平 | |
| 供電電源： | P1:24Vdc,P7:12Vdc,P9:15Vdc |
